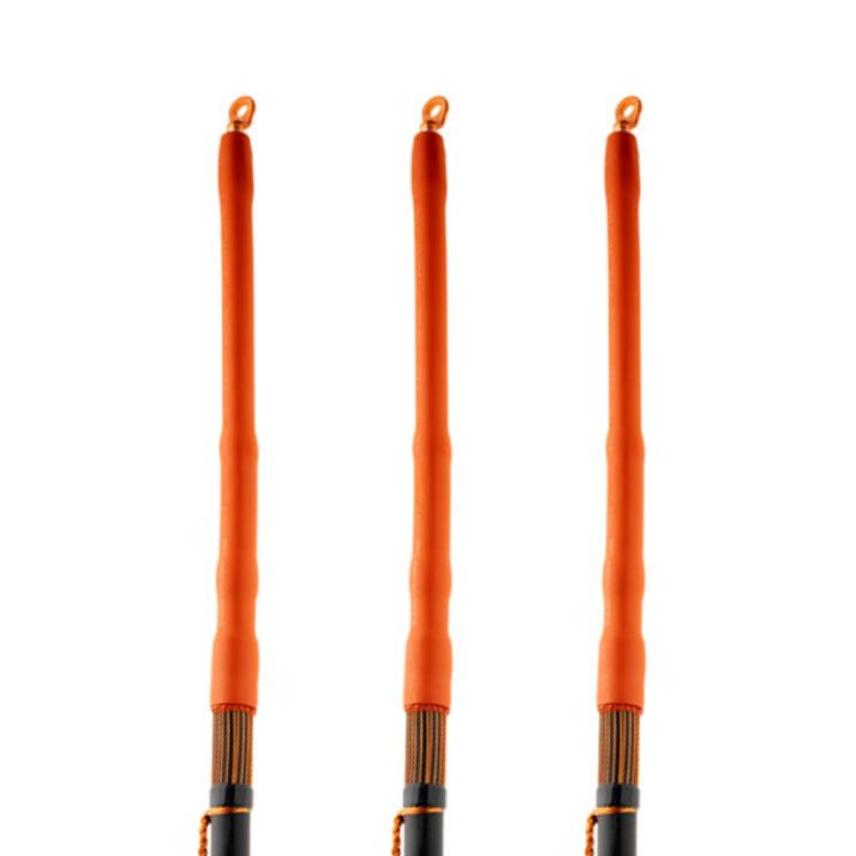

Nexans MONOi Warmschrumpf-Endverschluss für den Innenraum
Nexans MONOi ist ein Warmschrumpf-Endverschluss für geschirmte 1-Leiter-Kunststoffkabel im Innenraum. HC-ELECTRIC führt 24 Ausführungen für U0/U 6/10 bis 18/30 kV und 25 bis 630 mm², jeweils mit Mehrbereichs-Schraubkabelschuh oder ohne Kabelschuh.
- 6/10 kV–18/30 kVSpannungsreihe
- WarmschrumpfMontagetechnik
- EndverschlussBauform
24 Ausführungen
Fragen zur Ausführung? +43 1 606 87 88
Weitere Spalten: seitlich scrollen →
| Artikel-Nr. | Typ | Systemspannung | Leiterquerschnitt mm² | Länge L |
|---|---|---|---|---|
| EU 504076 | 12MONOi1.95-ML-13 | 6/10 kV | 25–95 | 260–310 mm |
| EU 504077 | 12MONOi1.240-ML-13 | 6/10 kV | 70–240 | 260–310 mm |
| EU 504079 | 12MONOi1.400-ML-17 | 6/10 kV | 185–400 | 260–310 mm |
| EU 504080 | 12MONOi1.630-ML-17 | 12/20 kV | 400–630 | 260–310 mm |
| EU 504083 | 24MONOi1.95-ML-13 | 12/20 kV | 35–95 | 320–370 mm |
| EU 504084 | 24MONOi1.240-ML-13 | 12/20 kV | 70–240 | 320–370 mm |
| EU 504086 | 24MONOi1.400-ML-17 | 12/20 kV | 185–400 | 320–370 mm |
| EU 504087 | 24MONOi1.630-ML-17 | 12/20 kV | 400–630 | 320–370 mm |
| EU 504090 | 36MONOi1.95-ML-13 | 18/30 kV | 50–95 | 420–460 mm |
| EU 504091 | 36MONOi1.240-ML-13 | 18/30 kV | 70–240 | 420–460 mm |
| EU 504030 | 36MONOi1.400-ML-17 | 18/30 kV | 185–400 | 420–460 mm |
| EU 504031 | 36MONOi1.630-ML-17 | 18/30 kV | 400–630 | 420–460 mm |
| EU 1031909 | 12MONOi1.95 | 6/10 kV | 25–95 | 260–310 mm |
| EU 1031911 | 12MONOi1.240 | 6/10 kV | 70–240 | 260–310 mm |
| EU 1031915 | 12MONOi1.400 | 6/10 kV | 185–400 | 260–310 mm |
| EU 1031917 | 12MONOi1.630 | 6/10 kV | 400–630 | 260–310 mm |
| EU 1031925 | 24MONOi1.95 | 12/20 kV | 35–95 | 320–370 mm |
| EU 1031927 | 24MONOi1.240 | 12/20 kV | 70–240 | 320–370 mm |
| EU 1031931 | 24MONOi1.400 | 12/20 kV | 185–400 | 320–370 mm |
| EU 1031933 | 24MONOi1.630 | 12/20 kV | 400–630 | 320–370 mm |
| EU 1031939 | 36MONOi1.95 | 18/30 kV | 50–95 | 420–460 mm |
| EU 1031941 | 36MONOi1.240 | 18/30 kV | 70–240 | 420–460 mm |
| EU 1031945 | 36MONOi1.400 | 18/30 kV | 185–400 | 420–460 mm |
| EU 1031947 | 36MONOi1.630 | 18/30 kV | 400–630 | 420–460 mm |
Aufbau und Technik
Kern des MONOi ist ein einteiliger, coextrudierter Isolierkörper (GT12) aus innenliegendem Feldsteuerschlauch und kriechstromfestem Außenschlauch. Er wird in einem einzigen Schrumpfvorgang aufgebracht, dadurch ist die Baulänge sehr kurz. Feldsteuermastik am Leitschichtende entlastet den elektrisch beanspruchten Bereich; Dichtmastik am Kabelschuh und im Schirmdrahtbereich hält Feuchtigkeit fern. Ein Set enthält drei Endverschlüsse.
Einsatz
Für VPE-isolierte 1-Leiter-Mittelspannungskabel mit abziehbarer oder festverschweißter äußerer Leitschicht und Cu-Draht- oder Cu-Bandschirm. Die Endverschlüsse erfüllen die Anforderungen nach CENELEC HD 629.1 S2 und IEC 60502-4.
Auswahl und Typenschlüssel
Die erste Zahl nennt die Höchstspannung Um (12, 24 oder 36 kV), danach folgen Bauform (MONOi = Innenraum), Leiterzahl und der größte Leiterquerschnitt. Beispiel: 24MONOi1.240 = Um 24 kV (U0/U 12/20 kV), Einleiter, 70–240 mm². Der Zusatz -ML-13 oder -ML-17 bezeichnet den mitgelieferten Mehrbereichs-Schraubkabelschuh; ohne Zusatz ist das Set ohne Kabelschuh. Fremdbezeichnung? Rufen Sie unseren Innendienst an.
Technische Daten
- Einsatzort
- Innenraum
- Leiterzahl
- 1
- Norm
- CENELEC HD 629.1 S2, IEC 60502-4
Merkmale
- Einteiliger coextrudierter Isolierkörper GT12
- Sehr kurze Baulänge
- Feldsteuer- und Dichtmastik im Set
- Mit Schraubkabelschuh oder ohne Kabelschuh
- 1 Set = 3 Endverschlüsse
